TTL logické obvody – prerušovaný blikač a bzučiak

V obvode sú zapojené dva generátory: generátor akustického tónu a generátor veľmi nízkej frekvencie. Signály oboch generátorov sú privedené na vstupy logického člena NAND, kde sa zmiešavajú a výstupom je prerušovaný akustický signál, ktorý indikujeme pomocou reproduktora. Keď nie je reproduktor pripojený, tak signál indikuje LED, ktorá prerušovane svieti. To svietenie je vlastne také rýchle blikanie, že ho nevnímame ako prerušované. Pri R1=4,7kΩ a C1=0,1μF je frekvencia zvuku približne 1 kHz. Pri skúškach bzučiaka je potrebné pri zapojovaní pripojiť aj reproduktor.

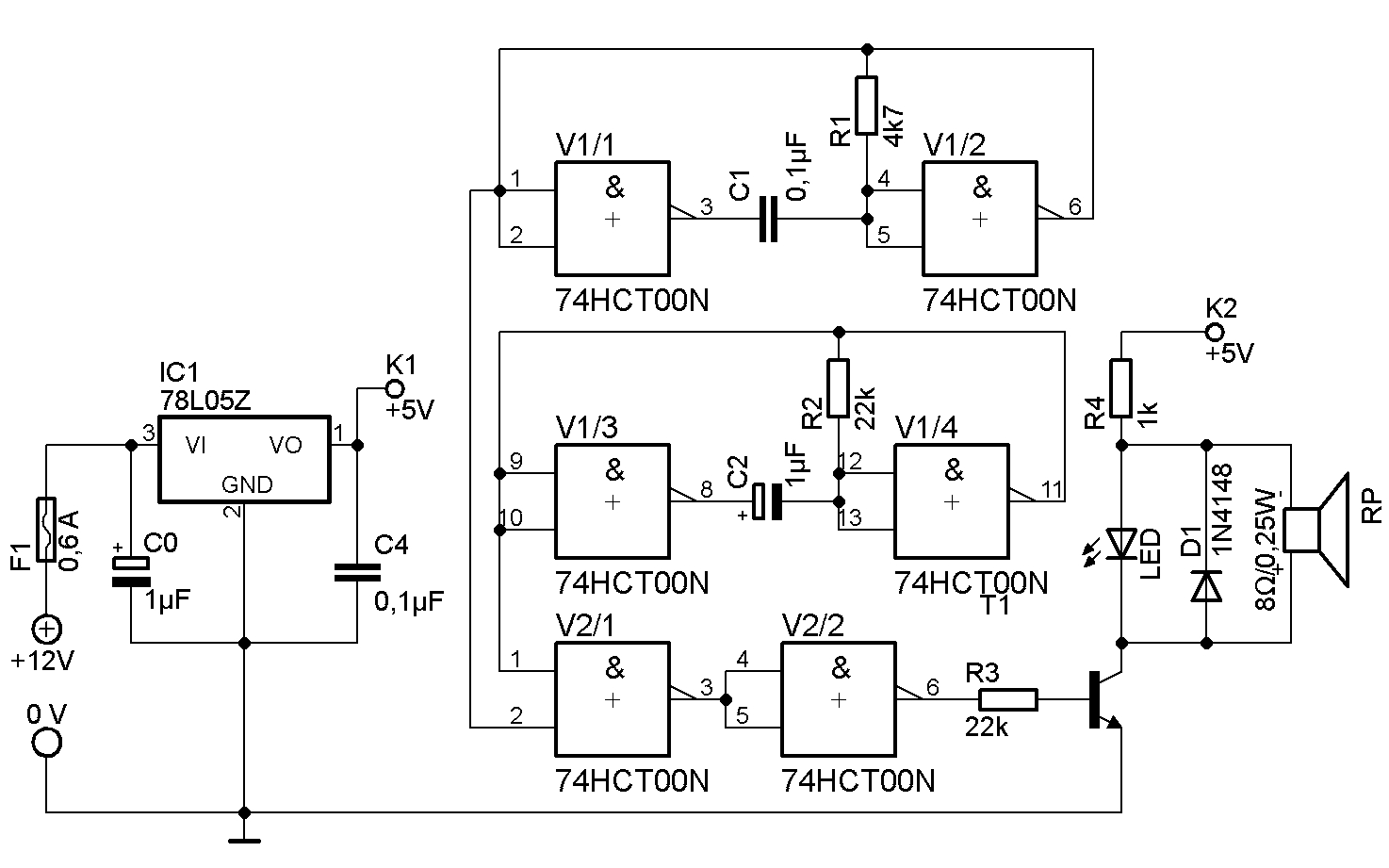

Schéma zapojenia obvodu:

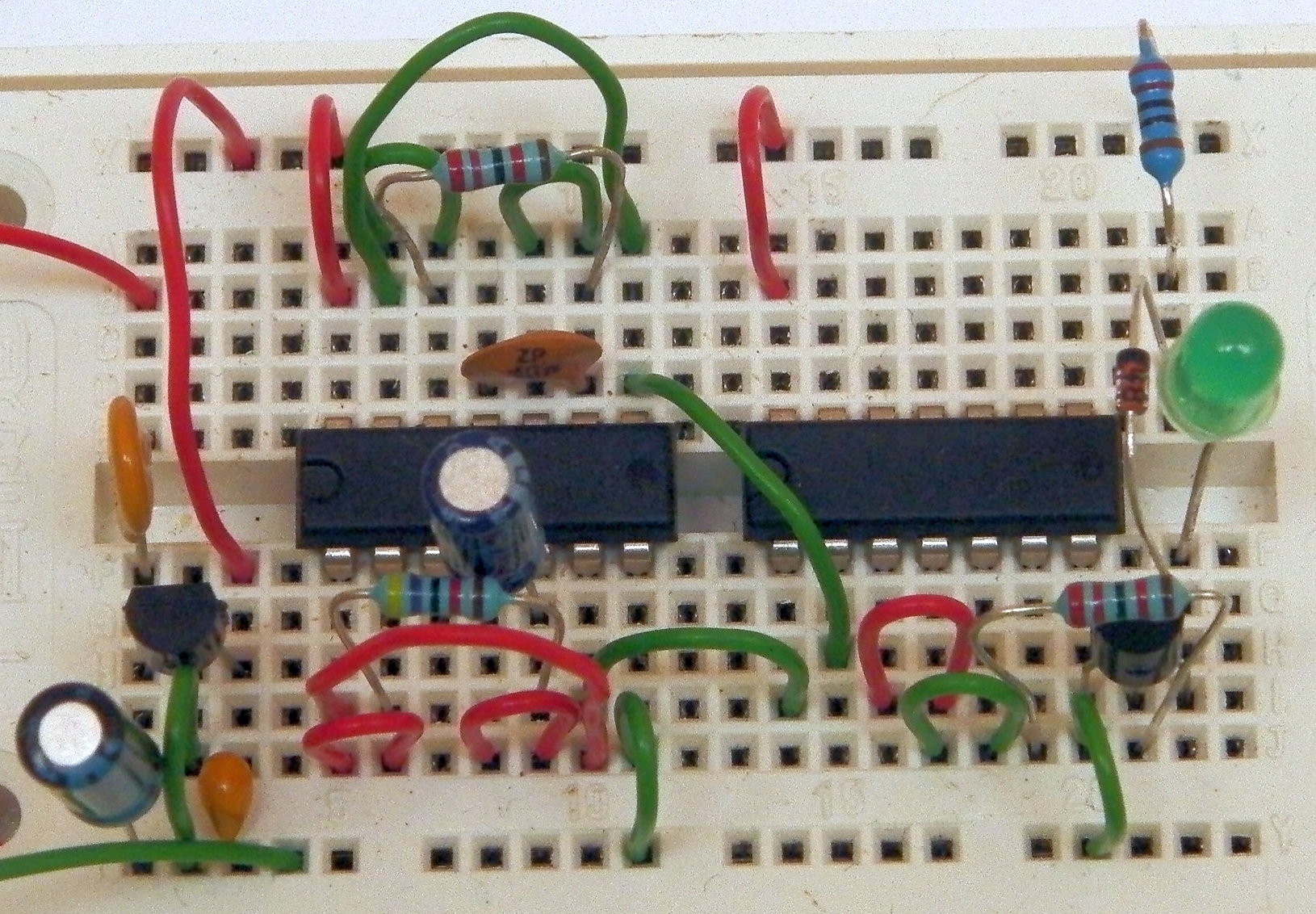

Obvod, zapojený na prepojovacom poli:

Úlohy:
