Tranzistor ako spínač


Tranzistor ako spínač pracuje podobne ako elektromagnetické relé (ale bez kontaktov). Ak zapojíme kolektor do obvodu so spotrebičom, potom môžeme pomocou prúdu, tečúceho do bázy, ovládať jeho kolektorový prúd. Výhody: bázový prúd je veľmi malý, kolektorový môže byť niekoľko sto až tisíckrát väčší a spínanie prebieha bezkontaktne. Ak na bázu tranzistora NPN privedieme cez ochranný rezistor kladné elektrické napätie, tečie ňou malý prúd, ktorý (podľa zosilňovacieho činiteľa) spína veľký elektrický prúd prechádzajúci jeho kolektorom. Malý ovládací prúd nenamáha kontakty, čím nedochádza k iskreniu a opaľovaniu kontaktov a zvyšovaniu nespoľahlivosti zariadenia. Tranzistor PNP pracuje podobne, len na bázu tranzistora privedieme opačné elektrické napätie.

Schéma zapojenia obvodu:

sch06.jpg, 57kB

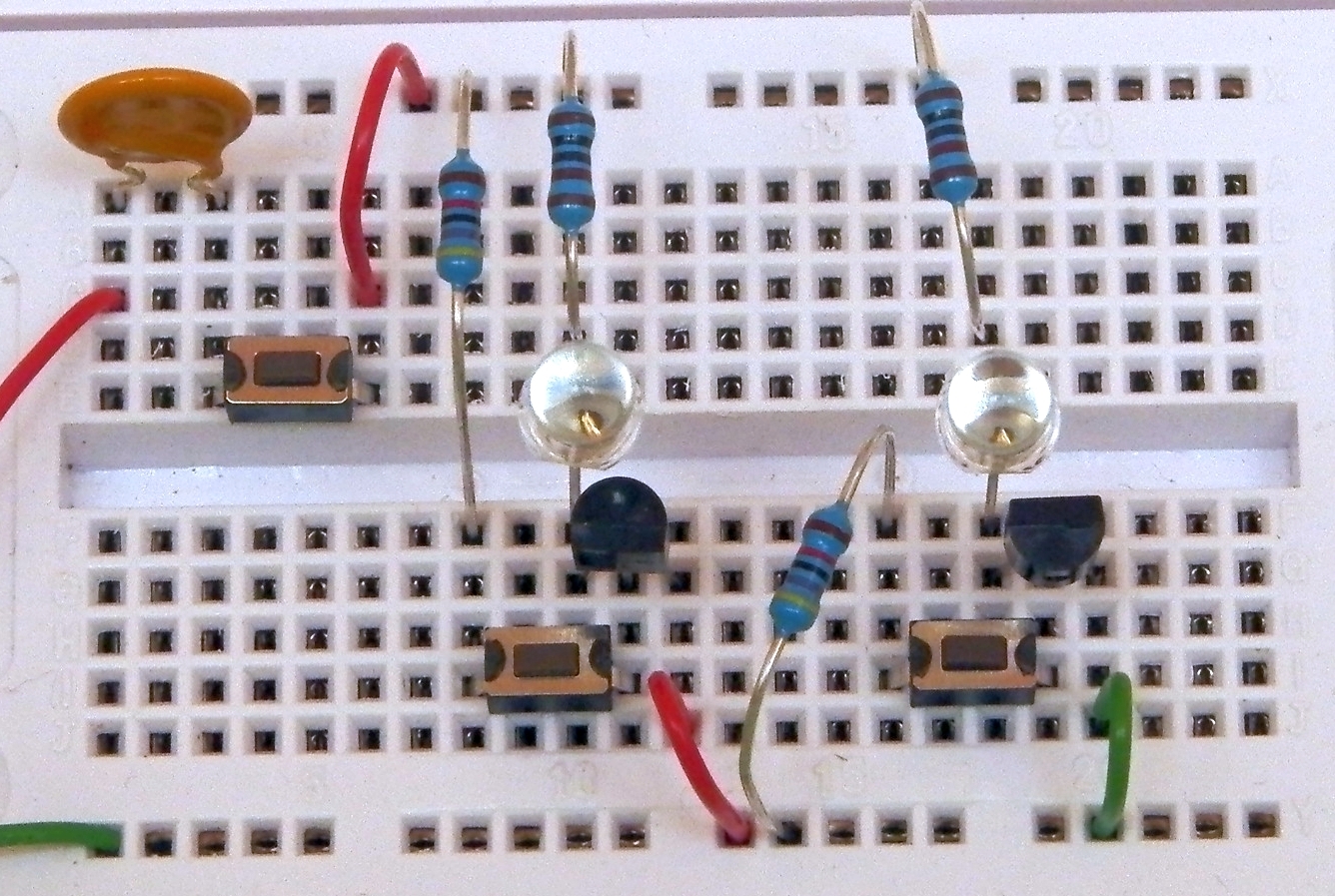

Obvod, zapojený na prepojovacom poli:

foto06.jpg, 879kB

Úlohy:

  • Aký veľký elektrický prúd môže pretekať kolektorom tranzistorov BC337/BC327?
  • Čo je to tranzistorový zosilňovací činiteľ?
  • Ako by ste vyriešili spínanie väčších elektrických prúdov?
  • Prečo majú „výkonové“ tranzistory teleso puzdra kovové?
  • V čom sú zapojenia oboch tranzistorov podobné a v čom odlišné.
